離心風扇性能優化

在CAESES中建立風扇流道及葉輪的全參數化模型，根據CFD仿真計算得到的性能結果，通過優化算法控制進出口氣流角等參數的變化。

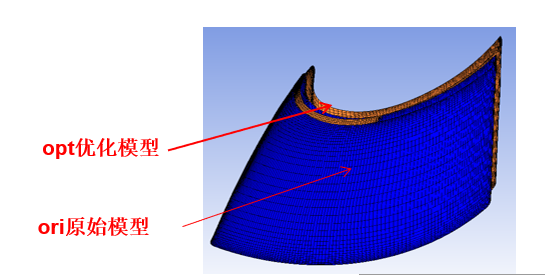

經過優化計算，得到優化模型相比原風扇在優化工況附近的P-Q性能基本不變，功耗情況整體有所下降，取得了較好的結果。其中設計工況點在流量相同情況下，最大功耗下降了2.4%.

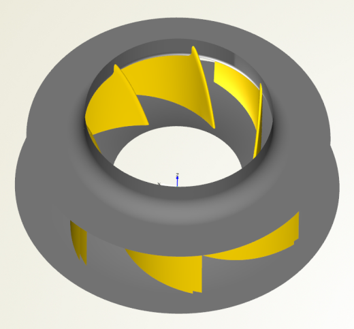

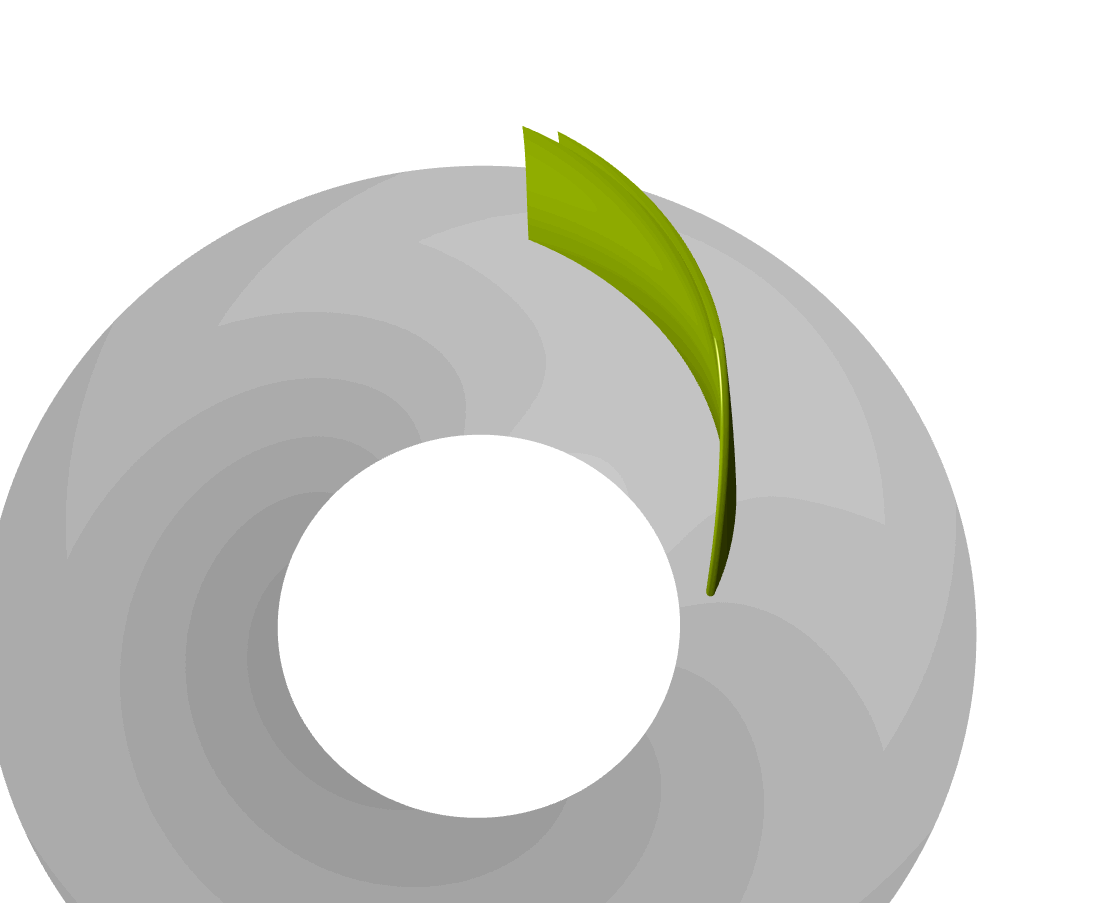

CAESES參數化建模






圖片7.png  圖片8.png

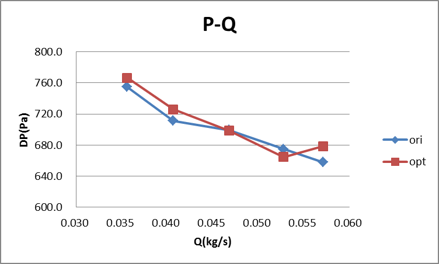

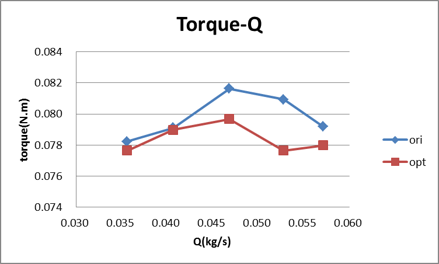

性能對比（風量-功率、風量-壓力）
