點數據的測量

問題概要


點數據的測量


軟件


TCFD 18.10


具體問題


TCFD一般設置里的probe測量數據為各截面上的平均數據。詳細結果可參閱計算結果生成的路徑下“postProcessing”文件夾里各個子文件里的csv文件。

而如何使用TCFD測量某個特定點的數據呢？就需要使用Python腳本了。

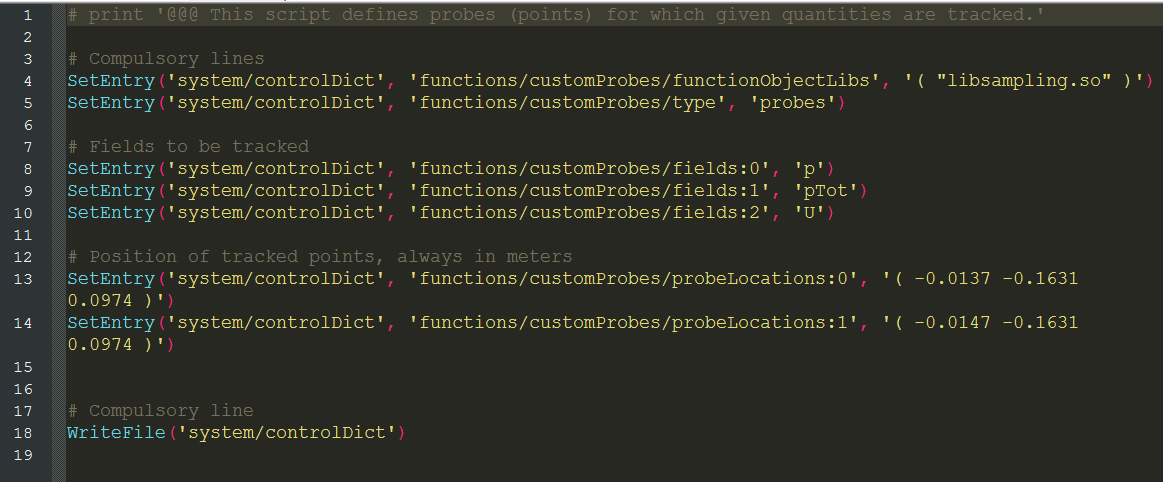

首先創建一個文本文檔，在文檔中鍵入下圖中的字符（有實際意義的部分為帶顏色的文字，后面附詳細文字版）：




前兩行為聲明語句：

SetEntry('system/controlDict', 'functions/customProbes/functionObjectLibs', '( "libsampling.so" )')

SetEntry('system/controlDict', 'functions/customProbes/type', 'probes')

往下為需要監控的參數聲明：

SetEntry('system/controlDict', 'functions/customProbes/fields:0', 'p') 監控量為靜壓P；

SetEntry('system/controlDict', 'functions/customProbes/fields:1', 'pTot') 監控量為總壓PTot；

SetEntry('system/controlDict', 'functions/customProbes/fields:2', 'U') 監控量為速度場 U；

再往下為監測的具體坐標點，需要注意的是，這里的點給定的是三維坐標，單位只能給成米meter：

SetEntry('system/controlDict', 'functions/customProbes/probeLocations:0', '( -0.0137 -0.1631 0.0974 )')

SetEntry('system/controlDict', 'functions/customProbes/probeLocations:1', '( -0.0147 -0.1631 0.0974 )') 這里插入了(-0.0137，-0.1631，0.0974)、(-0.0147，-0.1631，0.0974)兩個坐標點。

最后為結束語句：WriteFile('system/controlDict')



將文檔保存后，修改后綴名為.py。



將腳本導入TCFD：

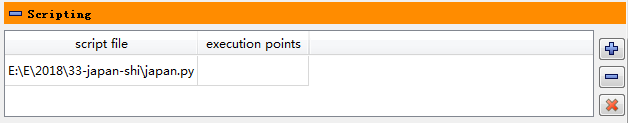

點開TCFD設置條框里“Scripting”右邊的“+”加號，在彈出的對話框中添加剛才生成的py文件即可，




點擊圖中的“execution point”下方小空白框，按需求添加腳本在程序運行時腳本運行的時間，如：after write、before meshing、after calculation等。然后按正常流程進行manager>write case>run all。在計算結果生成的路徑下“postProcessing”文件夾里會生成“custom probe”文件夾，在這里可查看插入的數據點的參數。



附整個文本語句（#后語句為說明語句，不執行）：

# print '@@@ This script defines probes (points) for which given quantities are tracked.'



# Compulsory lines

SetEntry('system/controlDict', 'functions/customProbes/functionObjectLibs', '( "libsampling.so" )')

SetEntry('system/controlDict', 'functions/customProbes/type', 'probes')



# Fields to be tracked

SetEntry('system/controlDict', 'functions/customProbes/fields:0', 'p')

SetEntry('system/controlDict', 'functions/customProbes/fields:1', 'pTot')

SetEntry('system/controlDict', 'functions/customProbes/fields:2', 'U')



# Position of tracked points, always in meters

SetEntry('system/controlDict', 'functions/customProbes/probeLocations:0', '( -0.0137 -0.1631 0.0974 )')

SetEntry('system/controlDict', 'functions/customProbes/probeLocations:1', '( -0.0147 -0.1631 0.0974 )')



# Compulsory line

WriteFile('system/controlDict')
